氟硼酸盐镀锡氟硼酸盐镀锡的次要优点是电流密度范畴宽，堆积速率快，与锡酸盐镀锡相比堆积速率快2～3倍，而电能的耗费却只有10%，并且镀层粗疏，清白而有光泽。镀液的扩散才能比硫酸盐镀锡好。因为阴、阳极的电流效率都靠近100%，溶液简直能主动放弃均衡，保护很简略。氟硼酸盐镀液可用于挂镀、滚镀及板、带、线材延续主动化消费。但氟硼酸盐镀锡溶液的老本比拟高，假如买没有到现成的氟硼酸亚锡，配溶液比拟费事，这些缺陷妨害它的推行。

1)氟硼酸盐镀锡工艺标准(见表4-44)

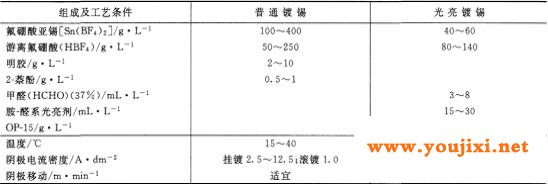

表4-44氟硼酸盐镀锡工艺标准

2)镀液的配制

把氟硼酸亚锡溶于槽液体积2/3水中，硼酸另外用热水溶解后退出，按配方量退出氟硼酸，或用氟硼酸调整pH值至规则值，而后加水至规则体积;明胶用冷水浸泡几小时后，再加热溶解，2一萘酚用乙醇溶解，OP-15用水溶解;胺一醛系光洁剂自身是溶液，这些增加剂都应正在强烈搅拌下退出镀液。

假如不克不及买到氟硼酸亚锡稀释液，能够用如下两种办法制备。由氧化亚锡SnO(玄色)以及氟硼酸反响，即

正在用盐酸酸化的卤化亚锡溶液中，用苛性钠溶液或氨水使它孕育发生Sn(OH)2积淀，再过滤、水洗后，将积淀溶于氟硼酸中，即

3)工艺保护

氟硼酸盐镀锡溶液的管制比拟简略，把镀液密度管制正在1.17，pH值管制正在0.2便可。当镀层结晶变粗时，应增补增加剂。隔一段工夫，要用活性炭解决一次，从新添补加剂。阳极用99.9%以上的纯锡，阳极面积为阴极面积的2倍。阳极袋要用卤乙烯一丙烯腈共聚物或聚丙烯制造，不克不及用尼龙或卤丁橡胶。停槽时期阳极留正在溶液里，以延缓二价锡的氧化。

溶液不克不及用空气搅拌，只用阴极挪动，以避免减速二价锡的氧化。

过滤溶液时不克不及用含硅的助滤剂，不然会天生氟硅酸盐，镀液中含氟硅酸盐容易孕育发生阳极泥。佳用橡胶衬里的过滤机，用滤纸作过滤介质。

4)废水解决

氟硼酸电解液年夜的缺陷是废水中含有年夜量的BF4-，用普通的废水解决办法不克不及除了掉。正在稀溶液中BF4-存正在下列水解均衡，即

因为水解是吸热反响，降低温度能减速氟硼酸根的水解;另外，退出过量的消石灰，更能使上述均衡向右挪动。

温度90℃，pH值为8～9，钙离子浓度比5：1，反响工夫45～60min。用这类加热，妇消石灰强化的水解办法管理废水后，废水中的氟化物含量能达到排放规范。
