| l媒介 跟着手机、微机及微波炉等家用电器的普及，电磁辐射的危害也日趋突出。人体长时间暴露正在电磁辐射环境中，神经零碎、血汗管零碎、内排泄零碎、生殖零碎等城市遭到没有同水平的损伤。为维护人体没有受或只管即便缩小电磁辐射的危害，可对电磁辐射源进行屏蔽，缩小其辐射量。 别的，纺织品的静电景象不只对人体无害，给消费生存带来隐患，同时静电放电还会孕育发生电磁滋扰。会对高度集成化、高速化以及数字化的电气设施的精度、灵活度孕育发生滋扰而使其呈现异样。 而通过化学镀解决过的纺织品具备精良的电磁屏蔽成果以及抗静电成果，能够宽泛地使用于电子通信、军事和一样平常生存的电磁净化防治。 化学镀是一种正在无外加电流的状况下，行使复原剂正在具备催化活性的金属外表的氧化复原反响而堆积出金属镀层的办法。 本文钻研化学镀后涤纶织物导电功能以及强度的变动状况。 2试验与测试 ’ 2.1试验资料以及设施 试验资料：涤纶织物。 试验仪器：pHS225型精细酸度计、MEITIERTOLEDO AL104型剖析天平、电磁搅拌器、Prodigy型电感耦合等离子体发射光谱仪、日本电子JSM -5600 LV扫描电子显微镜、南京R235型DMR - 1C型方阻仪、上海DGG - 9070B型电热恒温鼓风干燥箱、温州YG( B) 342D型织物感到式静电测定仪、南通HD026N型多性能电子织物强力机、NL - 47型电子撕破强力测试仪等。 2.2工艺进程 净水洗一除了油一净水洗一碱减量一净水洗一敏化一蒸馏水洗一活化一蒸馏水洗一晾干一化学镀镍一测试。 2.3工艺前提 2.3.1 除了油 正在涤纶织物的加工及解决进程中，织物上难免沾上油迹，经过除了油无利于后续解决的顺遂进行。 试验前提为： 氢氧化钠：25g/L; 碳酸钠：30g/L; 温度：45℃- 55℃; 工夫：15min[lJ。 2.3.2碱减量 碱减量解决，使涤纶纤维外表粗化，为敏化做根底。碱减量试验前提为： 氢氧化钠：140g/L; JFC:0.5g/L; 温度：95℃; 工夫：20min。 2.3.3敏化 纤维外表吸附一层液膜，正在厥后荡涤时，因为pH值降低，亚锡盐水解天生微溶于水的亚锡盐凝胶状物平均地堆积正在涤纶外表上。此堆积物做为复原剂正在活化解决时把活化剂中的贵金属复原成金属。 敏化前提为： 氯化亚锡：20g/L; 浓盐酸：lOOmL/L; 温度：室温; 工夫：2min - 5min。 2.3.4活化 将敏化过的织物经去离子水洗净后浸入活化液中(水洗目的避免活化液报废)，亚锡盐凝胶把活化液中的贵金属离子复原成单质，该金属微粒牢牢附着正在纤维外表上，可作为化学镀的催化剂。这些催化活性金属微粒是化学镀的结晶中心。活化前提为： 盐酸：lOmL/L; 氯化钯：O.lg/L; 温度：室温; 工夫：3min - 5min。 活化后用蒸馏水淋洗，避免连系没有结实的氯化钯溶液带入化学镀液，惹起镀液报废。 2.3.5化学镀 硫酸镍：28g/L; 次磷酸钠：20g/L; 丁二酸：12g/L; 乳酸：10g/L; 乙酸铅：0.003g/L; pH值(用氢氧化钠调理)：5.4; 温度：85℃±20C c2，3]。 2.4检测 2.4.1镀层厚度 正在光学显微镜下，丈量化学镀先后纤维直径，较量争论化学镀层厚度。 2.4.2镍含量测试 将化学镀后织物用硝酸(1：1)消减，用Prodigy型电感耦合等离子体发射光谱仪测试镀层镍磷含量 比。 3后果与剖析 3.1原理剖析 3.1.1预解决 织物的预解决包罗化学除了油以及化学粗化。织物进行化学镀之前，因为其外表存正在油污及其它杂质，影响到镀层的连系力，以是必需进行化学除了油，而后进行粗化解决。 碱减量解决的本质是一种侵蚀作用.纤维外表通过侵蚀，变患上宏观毛糙，这样就增年夜了镀件与镀层的接触面积，更便于镀件外表活性中心的堆积，面孕育发生锁形凹槽并构成多孔性构造，活化中心Sn2+驻留正在微孔中，从而能构成结实的化学镀层。碱减量有余或粗化适度城市使镀层的连系力降落。 3.1.2敏化及活化 织物正在进行化学镀时，其外表必需具备催化活性中心，这样正在化学镀镍进程中，能力起到催化作用，以减速镍离子正在纤维外表的堆积。 要使纤维外表具备催化活性中心，必需对其进行敏化以及活化解决。所谓敏化，就是使非金属外表吸附一些易氧化的物资，正在尔后的活化解决时，该物资被氧化，纤维外表就构成活化层，即结晶外围钯。此时，纤维外表平均地出现出浅褐色，然而若外表颜色没有平均，会使织物纤维部分镀覆没有上。化学反响式以下：
3.1.3化学镀 化学镀是行使强复原剂正在织物纤维外表进行氧化复原反响，使金属离子堆积正在镀件上的进程。镀速的快慢，遭到镀液镍离子浓度，复原剂次亚磷酸盐浓度，络合剂浓度，温度以及pH值的影响。 3.2测试后果剖析 3.2.1化学镀织物光学显微描摹
从图l能够看出，粗化后的涤纶织物，因为纤维外表孕育发生凹凸不服坑穴的挖蚀景象，织物外表光泽变患上柔以及，化学镀后的涤纶织物带有显著的金属光泽，纤维间间隙减小。从单根纤维来看，纤维外表包覆了一层金属膜，外表凹凸不服，局部是碱减量后纤维外表凹凸不服惹起的，同时也是化学堆积的随机性惹起外表没有匀。 涤纶织物通过丈量，粗化后纤维直径为15p_m，化学镀5分钟后，直径为17y_m，镀层厚ly_m阁下。 3.2.2化学镀工夫对导电及抗静电成果的影响
由图2能够看出，用DMR - 1C型方阻仪进行测试，跟着工夫的增进，电阻逐步减小，这是由于镍金属镀层齐全笼罩纤维外表，构成导体。但跟着工夫的添加，镀镍涤纶纤维的电阻变动没有年夜，这时候由于厚度的添加对导电成果的影响才能降落。导电成果乃至略有升高，是由于涤纶布是由纤维形成的，其比外表积相称年夜，反响迅速进行，镀液的pH值显著降落，使镀层中磷的含量增年夜，镍的含量减小。 另外对涤纶坯布进行电阻丈量，正在20kQ/cm2的量程下，无测试数据，阐明涤纶坯布简直没有导电。 用织物感到式静电测定仪丈量化学镀5min的涤纶织物的电荷半衰期，正在10000V电压下电荷半衰期为0，能够看出，镀镍涤纶织物已齐全导电。 3.2.3断裂强度试验

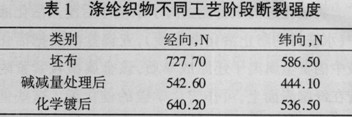

由表1能够看出，碱减量后，涤纶织物断裂强度降落，化学镀后断裂强度有所上升。这是由于涤纶织物化学镀后，外表构成了一层镍磷合金的金属膜，这层金属膜填补了碱减量解决正在涤纶外表构成的坑凹，和纤维间的缝隙，使涤纶织物正在外力作用下受力平均，但依然规复没有到原来的强度。由于化学镀后，纤维外表变患上毛糙，滑移性降落，单根纤维碱减量后包覆金属镀层，它的断裂强度降落。 3.2.4撕破强度试验

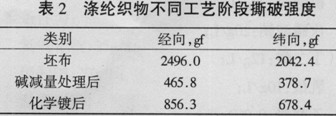

由表2能够看出，碱减量后，涤纶织物撕破强度明显降落，化学镀后撕破强度有所上升。但总的来看，涤纶织物化学镀后，撕破强度年夜年夜降落，缘由是碱减量后纤维变患上软弱，化学镀后难以使纤维规复到原来的韧性。 4论断 (1)涤纶织物化学镀镍后，导电成果好。 (2)涤纶织物化学镀镍后，抗静电成果理想。 (3)涤纶织物化学镀镍后，断裂强度稍有降落，但合乎产物规范。 (4)涤纶织物化学镀镍后，撕破强度降落显著，但比碱减量后的撕破强度要高。 |
