正在阴极上，各类金属析出时，都体现出肯定水平的极化，换言之欲使金属正在阴极镀出，必需使电极电位其均衡电位负移肯定的数值。

图2-13镀镍溶液的阴极极化曲线

例如，正在镀镍溶液中，从极小的电流开端，测极化曲线时，阴极上并非一通电就有镀层，而只是当电流增年夜到某一数值，电极极化至某一电位时，能力镀上镀层。图2—13所示;为镀镍溶液阴极极化曲线，由图看出，当阴极电位负于一0.46V时，极化逐步变小，阐明正在此电位下，发作了某种“去极化”的电极反响，同时，正在丈量进程中发现，正在未负至此电位之前，铜阴极上无镍层析出，一旦电位负至此值，原来淡红的铜阴极，立即变为浅灰色，阐明此时正在阴极发作的镍离子的放电反响，使极化作用变小。同时还阐明，要镀出金属镍，是有前提的。正在上述试验中，必需使阴极极化至肯定水平，让电位负至一0.46V时，能力镀出镍。像这类使金属正在阴极开端镀出的正电位，称为它的“析出电位”。若电位值比一0.46V再正一点的话，阴极上就镀没有出镍。若比一0.46V再负一点的话，虽能镀出镍，但这电位就没有是镍的.析出电位。

经过较量争论，上述镀镍液的均衡电位约为一0.25V。因而依据过电位较量争论公式，正在该液中，镍析出时的过电位△郎一郎，平一体逐个0.25+0.46=0.21V。

又如，正在氰化镀铜液中，铜的均衡电位约为一0.76V，而它的析出电位约为一1.0V，其析出过电位△郎=郎.平一体一0.24V。

阳极发作反响，也需肯定水平的极化作用，与阴极析出电位的界说相同，把阳极开端溶解或其余物资开端析出的负电位，称为溶解电位或析出电位。

假使物资正在齐全没有发作极化的状况下于电极上析出，则这时候的电位称为“实践析出电位”，反之称为“实际析出电位”。实践析出电位只是一种理想情况，普通讲的析出电位都是指实际析出电位。

非常分明，既然齐全没有发作极化作用，则实践析出电位即等于均衡电位，而实际析出电位讯’析=咻，平一△9K。

析出电位越正，越优先正在阴极析出;反之，析出电位越负，越难以正在阴极析出。这是由于析出电位负的物资，必需要求阴极有一个较年夜水平的极化，能力达到其析出电位，而正在此以前，关于其余析出电位较正的物资来讲，电极电位负值早已超越了它们的析出电位，因此它们也就正在阴极上析出了。

阳极进程正好与阴极进程相同。析出电位(或溶解电位)越负，越容易正在阳极析出(或溶解)。这是由于阳极极化时，与阴极极化相同，电极电位向正标的目的挪动。

金属没有同，析出电位也没有相反，如镀镍时，铜离子杂质对镀层品质的影响远比锌离子杂质的影响明显，这是由于铜正在镀镍溶液中的析出电位比镍为正，以是铜比镍容易正在阴极析出，而对镀层品质有明显的影响;锌的析出电位比镍为负，不易正在阴极析出，因而锌离子杂质对镀层无显著影响。若锌离子杂质过火年夜量存正在，则析出电位会向正向挪动，因此也会对镀层品质孕育发生重大影响。

又如正在镀锌消费中，也经常发现有些金属离子，如铜、铅、锡等，使镀层毛糙、发黑、蓬松以及抗蚀性降落，这也是由于这些金属的析出电位都比锌正，因此它们起首迅速析出，毁坏了金属锌正在阴极有规定的堆积。恰是因为它们比拟容易正在阴极析出，以是当镀液中存正在大批该类杂质时，可用“电解法”，即通以小电流、长期电解将它们除了去。

同一金属，正在没有同的镀液中，其析出电位也没有相反。如氰化镀液中，锌的析出电位是一1.30V，而正在酸性镀锌溶液中，其析出电位则为一0.80V。

正在实际电镀消费中，阴极电位都没有是正好等于镀层金属的析出电位，而是比金属的析出电位更负，由于电镀消费中，没有是能镀出金属就达到了要求，而是要使镀出的金属餍足肯定的品质要求，如光洁度、致密性、抗蚀性等，这些品质只有正在适当年夜的阴极极化作用下能力完成。如正在镀锌消费中，与镀液配方应，所采纳的电流密度普通都为0.5～2.5A/dm2，与此相应的阴极电位远比锌正在该镀液中的析出电位负，从而充沛餍足了镀出优质锌层的前提。电流密度范畴确实定，除了餍足镀层品质要求外，还招考虑电镀消费效率。正在保障镀层品质的条件下，适当加年夜电流，可进步金属的堆积速率，从而进步电镀消费率。正在电镀工艺标准中，都注明阴极电流密度范畴，此值是综合思考消费效率以及镀层品质要求而患上出的。

今朝，电镀都正在水溶液中进行，因此正在阴极上析出金属的同时，还会有氢气析出;正在阳极上，金属溶解的同时，还会有氧气析出。H+以及OH一也一样存正在析出电位与过电位，其数值与溶液的组成、温度、电极资料及外表情况无关，表2-1列出了某些电极上析氢与析氧的过电位数值。

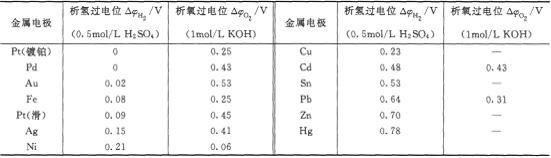

表2-1 开端析出气泡时某些电极上析氢与析氧的过电位数值
