实验用电镀电源是为了电镀实验过程而设计的专用电源，电压等级一般选用0～30v，电流等级一般分为5a、10a、20a，适合电镀和氧化等各种工艺要求。试验电源从电路上分为单相自耦调压器调压型、晶闸管调压型和开关电源型;从功能上分为简易型和多功能型。(1)晶闸管型试验电源

图9-18所示为晶闸管型调压型试验电源kda-10a/30v的原理，该电路的形式可以扩展至l00a。

单相交流电源(～220v)经开关qf至整流变压器tr，晶闸管v1、v2组成单相全波可控整流电路，输出采用数字表显示。

控制板ap是以移相集成触发电路kc04为核心器件组成的，控制变压器tc为控制电路和kc04提供电源，同时提供同步信号。电压反馈取自直流输出r02两端，电流反馈取自分流器rs两端，移相给定电压uk通过电位器rp调节。

以kc04组成的稳压、触发电路原理如图9-19所示。同步信号ut经过外部电阻限流后从8端引入，在同步信号的过零点为4端的锯齿波提供基准电压，调节3端的外接电位器rp5可以改变锯齿波的斜率。给定电压uk与负反馈电压uk叠加后加在运放ic1的反向端，经反向放大后弓入9端，同锯齿波电压共同控制11端输出低电平出现的时刻(即晶闸管触发角的大小)，改变uk值可改变移相范围。从l、15端输出两路相差180。的脉冲信号，经三极管放大后，由脉冲变压器耦合输出，分别触发v1、v2。

(2)开关电源型试验电源

开关电源型试验电源有的采用斩波式调压，有的采用高频逆变型。其输出波形均为经高频调制的占空比可变的脉冲式波形，再经直流滤波后近似为平直直流，该类电源体积较小。

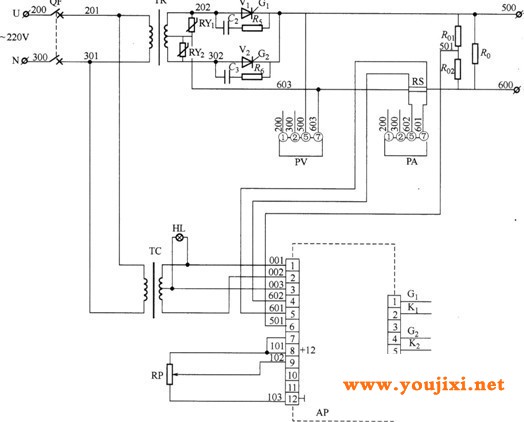

图9—18 晶闸管调压型试验电源kda-10a/30v的原理

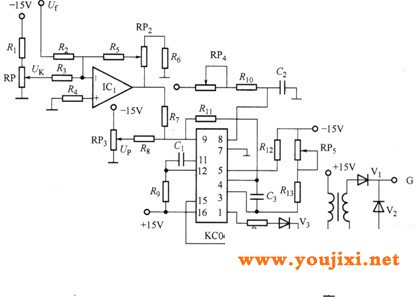

图9—19 kc04组成的稳压、触发电路原理

(3)多功能型试验电源

随着电镀试验要求的提高，试验电源的功能不断完善，因此出现了多功能的试验电源。图9—20所示为多功能型试验电源的电气原理。其特点是多波形转换可以满足各种工艺要求，有普通正向波形、脉冲波形、周期换向等供选择;定时功能，设有定时器，定时时间到，自动停机报警;配备赫尔槽、空气搅拌功能、自动控温功能。

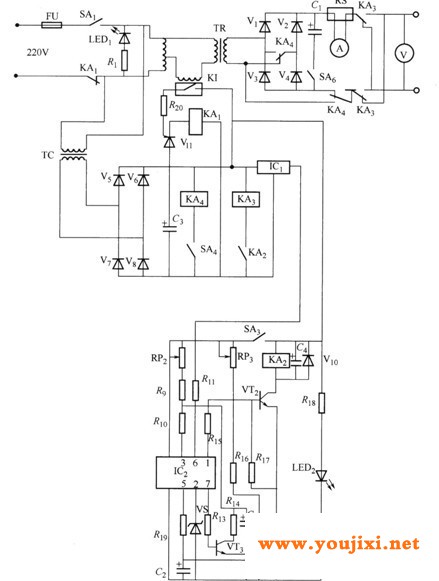

图9—20多功能型试验电源的电气原理

单相交流电源经调压器调压、降压变压器降压后，通过整流管v1～v4桥式整流输出。控制电路包含过流保护、周期换向、温控、波形选择等几部分。温控和定时部分，采用温控仪和时间继电器，线路简单，下面主要介绍过流保护和周期换向功能。

①过流保护电路 当变压器一次侧电流过大时，过流继电器ki的触点吸合，v5～v8整流输出的直流电压经电阻r20加到可控硅v11的门极，可控硅导通，继电器ka1吸合，主电路中的常闭触点ka1断开，切断主电源，起到过流保护作用。

②周期换向 闭合开关sa3，ic1输出的正电压通过rp2、r9给电容c5充电并通过r10输送到ic2内电压比较器的同相端，与稳压管vs的给定电压比较，当c5的电压大于给定电压时，三极管vt2导通，继电器ka2吸合，ka3吸合，输出反向电压。随着c5电位下降，三极管vt2截止，反向输出电压停止;同时ic1输出的正向电压通过rp3、rl6给电容c2充电并通过rl9送到ic2内部另一电压比较器的同相端，与稳压管vs的给定电压比较，当c2的电压大于给定电压时，三极管vt3导通，c5接地，继电器ka2断开，输出正向电压。随着c2电位的下降，三极管vt3截止，正向输出电压停止;反复进行，起到周期换向的作用。
