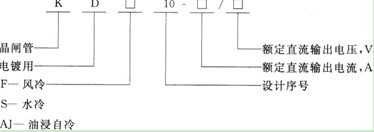

(1)型号说明

kdl0系列产品分为风冷、水冷及油浸自冷等冷却方式。其中油浸自冷方式具有防腐性能，可以直接放置在电镀槽旁边使用。风冷设备具有体积小，维护方便等优点，主要用于工业电镀，也可以作为低压电解、阳极氧化和化工防腐阳极处理等直流电源。

(2)主要性能指标

①交流输入电压三相～380v±10%。

②直流输出o～ie、0～ue。连续可调。

(3)产品特点

①调压方式晶闸管原边调压

②整流方式五柱芯式双反星六相整流，低纹波时采用十--相整流，电泳电源输出电压较高时，一般采用三相桥式整流。

③主要功能具有软启动、稳压、稳流、过压、过流、相故障保护等功能。

④可选功能安培小时计，定电流密度控制，定时功能，微机接口，plc控制。

(4)原理简介

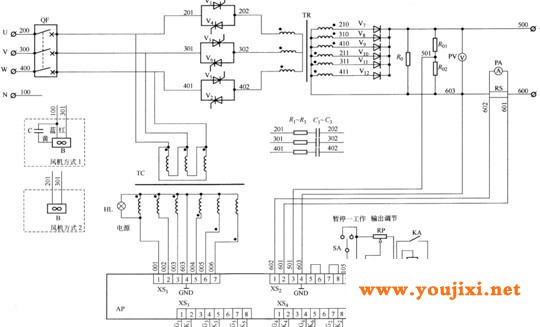

图9—22所示为kdfl0一2000/12电镀电源电气原理。

图9—22 kdfl0-2000/12电镀电源电气原理

qf一主电源开关，并且起过载保护作用;hl一主电源指示灯i rp一输出调节电位器;sa一“暂停/i作”开关

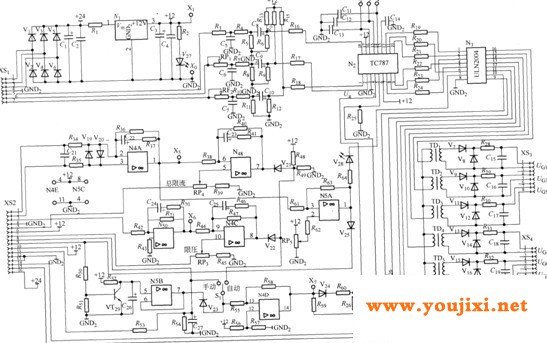

图9—23三相触发控制板电气原理

三相电源经晶闸管v1～v6交流调压、整流变压器tr降压后，由v7～vl2整流二极管整流获得所需要的直流电压。

同步变压器tc为触发控制板ap提供电源及同步信号，ap为v1～v6提供移相脉冲，并可以实现自动调节及保护功能。电压反馈取自电阻r02两端，电流反馈取自分流器rs。三相触发控制板的原理如图9-23所示，是以tc787为核心器件组成的移相触发电路，内部具有软启动、自动稳压、稳流功能和保护功能。

在暂停状态，sa闭合，+12v电源通过r50和r51分压，使三极管vt29饱和导通，nsb同相输入端电压为零，此时触发电路脉冲被封锁。

电路可通过“手动一自动”转换开关实现开环、闭环控制。开关在手动位置时，只有过电流保护作用，没有稳压、稳流等性能;在自动位置时，能实现经过pl调节的稳流、稳压等各种环节的直流移相控制。

①触发移相电路以n2(tc787)为核心器件，三相同步交流信号从xs1的5、6、7端输入，移相给定电压从n2的4端输入，给定电压从+8～0v可调，分别对应的移相角a为177。～0。，产生的六路双脉冲至反向驱动器na(uln2004)进行功率放大，经脉冲变压器td1～td6隔离后输出，分别触发六只晶闸管，起到移相调压的作用。工作原理如图9—15所述。调节电容cl4可调节脉冲的宽度，直流输出可以从0～ue连续可调。

②稳流电路由运放n4a、n4b、v2l、n4d等组成。电流检测信号取自主电路分流器两端，经xs2的1、2端输入，经过n4a进行差放得一负电压ux5，该值正比于输出电流。当电流增大时，ux5的电压相对值升高，电位更负，+12v直流电压通过v2l对电容c23充电速度增大，n4d的反向端电压降低，通过n4d差动放大，ux7电压升高，即增大了ug给定，输出脉冲后移，输出电压降低，电流降低，起到稳定电流的作用。

③过流保护 由运放n4a、n4b、n5a和反向驱动器uln2004等组成。n4a的输出电压ux5经过r38作为积分器n48和运放n5a的反向输入信号，+12v电源分别通过电位器rp4、r39分压和rp5分压后作为n48和n5a的同相输入信号。当过流时，一方面使积分器n48输出高电压，使c23停止充电，n4d输出很小的电压，v24截止，ug为0，不能输出触发脉冲;另一方面，n5a输出高电平，加到uln2004的7端，使uln2004的10端输出低电平，外接的继电器ka吸合，常开触点闭合，使tc787的5端输入高电平，禁止输出脉冲，达到过流保护的目的。

④缺相保护 同步变压器tc的二次侧信号经xs1的1、2、3端输入，经v1～v6桥式整流，经r1为稳压块n1提供输入电压。当缺少任何一相时，稳压块输出电压降低或不能输出电压，tc787不能产生脉冲，电路无输出。

稳压电路由n5d、n4d、n4c等组成，其电路分析与稳流基本相同，这里就不再介绍了。
