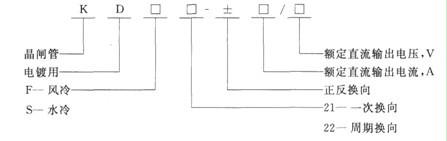

(1)型号说明

kd20系列产品适用于电解除油、光亮退镀、镀铬等工艺，尤其适用于镀硬铬。可以使电镀件镀层致密，结合牢固，表面光亮。

kd20系列产品按换向特性分为一次性换向和周期换向两种，均采用无触点换向。

(2)主要技术指标

①交流输入电压三相380v±10%，50hz。

②直流输出o～ue、0～ie连续可调。

(3)产品特点

①调压方式 中小容量采用晶闸二次侧可控整流调压;大容量时采用一次侧晶闸管调压，二次侧整流二极管整流。

②整流方式采用五柱芯式双反星六相整流。

③换向方式大容量设备采用正反两组晶闸管实现无触点换向;中小容量设备采用直流接触器在直流输出侧换向。

④工作方式具有“正向”、“反向”、“换向”三种工作方式。正反向时间采用时间继电器控制，可以随意设定。

⑤主要功能软启动、稳压、限流、稳流、限压、过压、过流保护、相故障保护。

⑥可选功能低纹波时可增加滤波系统、微机接口及plc控制。

(4)一次换向电镀电源原理简介

图9—24所示为kdf21—10000/=1：12一次换向电镀电源的电气原理。

三相交流电源经空气开关至整流变压器，经隔离降压后，由v1～vl2反并联可控硅整流，获得正向输出和反向输出。

触发控制板ap1内部工作原理如图9—23所述，一次性换向电源通过手动转换开关sa控制继电器实现换向功能。当sa在正向位置，继电器ka2吸合，其常开触点接通ap1板xs8、xs9输出的六路正向触发脉冲，分别触发正组晶闸管v1～v6，输出正向电压。脉冲扩展板ap2与ap1中的xs11连接，用来产生了六路反向触发脉冲，当sa在反向位置时，继电器ka1吸合，其常开触点接通ap2板的六路反向脉冲，分别触发反组晶闸管v7～vl2。正向与反向的输出电压分别由电位器rp2和rp1调节。通过继电器ka1、ka2触点实现正负脉冲的互锁功能，确保scr的可靠运行：

(5)周期换向电镀电源原理简介

图9—25所示为kdf22一l000/土l2周期换向电镀电源的电气原理。

电路的基本原理如一次换向电源所述，不同的是正、反向和周期换向时间长短由时间继电器调节。为降低纹波系数，输出端可增加滤波电抗器。

周期换向电路由选择开关sa1、脉冲扩展板ap2、ap3等组成。当开关sa1掷向“换向”时，由反向时间继电器kt1、正向时间继电器kt2和自动换向板ap3组成自动换向电路，利用kt1和kt2的触点，使触发系统具有正、负脉冲互锁，从而实现自动周期换向功能。正、反向时间采用数显时间继电器拨码开关预置，从0.1 s～99.9h可调。

该设备同时具有本控和远控功能。
