其他镀镉工艺有HEDP镀镉、焦磷酸盐镀镉、三乙醇胺镀镉。这些镀镉工艺，应用不太普遍。其工艺规范，如表3—2—8所列。

表3—2—8其他镀镉的工艺规范

镀镉层的钝化处理

镀镉层的钝化处理与镀锌层的钝化工艺相同。

需要除氢的零件，应根据零件材质强度级别及要求，在180℃～200℃温度范围内，保持1．5h～3h，然后在空气中冷却，再进行钝化处理。如果外观要求质量不高，亦有钝化后再进行除氢。

不合格镀镉层的退除

质量不合格的镀镉层，可用如表3—2—9所列的配方进行退除。

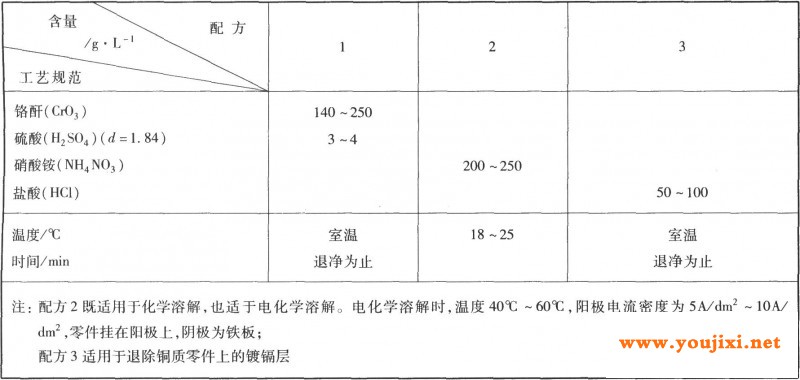

表3—2—9不合格镀层的退除工艺规范
