若镀铜后不再镀覆其他镀层或只是在镀铜层表面进行有机覆盖层涂覆的零件，为了防止铜镀层变色，可进行钝化处理。钝化处理的工艺方法有电解钝化法和化学钝化法。

1．电解钝化法工艺规范

　　重铬酸钠(Na2Cr207·2H20)／g·L-1                   70～80

　　电流密度／A·dm-2                                           0．1-0．2

　　冰醋酸(CH3COOH)                                         调整pH=2．5～3

　　时间／min                                                        2～10

　　温度／℃                                                          室温

　　阳极                                                                 与镀铬相同

2．化学钝化法工艺规范

　　铬酐(Cr03)／g·L-1                                            80～100

　　温度／℃                                                            室温

　　硫酸(H2S04)／g·L-1                                          25—35

　　时间／min                                                           2—3

　　氯化钠(NaCl)／g·L-1                                           1．5—2

不合格镀铜层的退除

1．钢铁零件上镀铜层化学退除的工艺规范(见表3—3—18)’

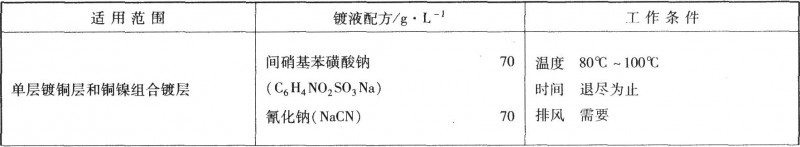

表3—3—18镀铜层的化学退除工艺规范

相关阅读：镀铜    镀铜：焦磷酸盐镀铜    镀铜：碱性无氰镀铜    镀铜：全光亮酸性镀铜    镀铜：氰化镀铜    镀铜：其他镀铜
