特性：本品研制的镀液易制备、低毒。

本品的镀液中使用op为润湿剂，op乳化剂相对于其它润湿剂(如十二烷基苯磺酸钠)有更好的润湿效果，镀层结合力好、较好且均匀。

用途与用法：本品主要应用于三价铬电镀液。

本品用于不锈钢的镀铬，具体方法是：不锈钢先经过除油、浸蚀后，用本品的三价铬电镀液进行电镀，电镀条件为：工作温度室温，电流密度为12~24a/dm2，镀液ph值2.5~3.5，电镀时间40~120min，阳极电极为高纯石墨电极;电镀后进行中和浸渍处理。

上述电镀方法中所说的除油，其除油液的组成为：naoh为8~12g/l，na2co3为50～60g/l，na3po4为50～60g/l，na2 sio3为5~10g/l。

上述电镀方法中的所说的浸蚀，其浸蚀液的组成为：h2so4为600~800g/l，hci为5～15g/l，hno3为400～600g/l。温度30～50℃。

上述电镀方法中的所说的中和浸渍，其中和浸渍液的组成为na2co3为25g/l，na3po4为25g/l。

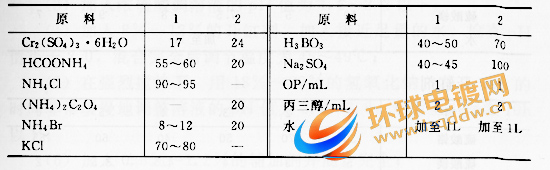

配方：

制作方法：

(1)按上述配方中组分的量，在硫酸铬溶液中加入甲酸铵、乙酸铵溶液后，搅拌均匀后静止，使三者充分形成络合物;

(2)再按配方加入导电盐、缓冲剂、乳化剂以及光亮剂;

(3)然后低温40℃水浴加热使配制过程中的不溶物溶解;

(4)配制完成后抽滤陈化得三价铬电镀液。

注意事项：本品各组分质量(g)配比范围为：六水硫酸铬17~24，甲酸铵20~60，草酸铵0～20，导电盐120~232，缓冲剂40~70，乳化剂lml，光亮剂2ml，水加至1l。

所述导电盐为碱金属或铵的硫酸盐或卤化物。

所述缓冲剂为硼酸。

所述乳化剂为聚氧乙烯辛烷基酚醚(op)。

所述光亮剂为丙三醇.
